外球面球轴承

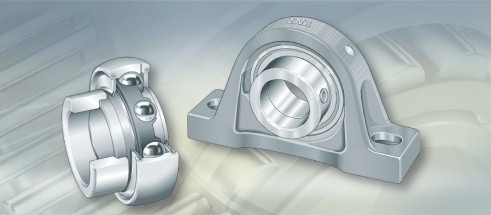

FAG外球面球轴承优先适用于要求设备及零部件简单的场合，例如用于农业机械、运输系统或建筑机械上。一个FAG外球面球轴承单元由一个双面密封的球形外圈深沟球轴承和一个灰铸铁或冲压钢板轴承座组成。FAG外球面球轴承系列包括了英制和公制尺寸轴承及其立式轴承座和法兰轴承座（部分轴承座尺寸和以前的有些区别）。绝大部分FAG外球面球轴承为固定轴承因此他们特别适用于支承短轴并且适用于只发生很小的热膨胀的场合。轴的微小热膨胀可以由轴承的轴向游隙补偿。

　　安装于不同轴承座的轴承为163、362、562和762.2RSR系列深沟球轴承前三系列轴承具有一个加宽的内圈。它们既可以通过偏心锁紧圈（162和362系列）固定在轴上，也可以通过两上螺钉（562系列）来固定。362和562系列轴承中的甩油环保护轴承不受大颗粒污染物污染。762.2RSR系列轴承尺寸数据与62.2RSR系列深沟球轴承相同它们的区别仅在于球形外圈的不同。

FAG外球面球轴承润滑

　　FAG外球面球轴承不需要维护。填入标准的锂皂基润滑脂通常可以用到整个轴承的寿命。灰铸铁轴承座需要重新补充润滑脂。这些轴承座上有一个GU1注脂孔。轴承外圈上有两个相距180°的润滑孔。

FAG外球面球轴承对中

　　FAG外球面球轴承可以对偏离中心线达5°的静态偏差进行补偿。需要进行重新润滑的轴承对中角度偏差不能超过2.5°否则外圈上的润滑孔会被堵住润滑脂不能进入。

FAG外球面球轴承轴承游隙

　　FAG外球面球轴承采用深沟球轴承的径向游隙组C3组（762.2RSR系列轴承间隙为CN）。大的轴承游隙有助于补偿对中误差的轴变形。轴向游隙是径向游隙的8至12倍，因此较小的热膨胀是无害的。

FAG外球面球轴承工作温度

　　FAG外球面球轴承填充特殊高质量润滑脂，最高工作温度为110℃最低工作温度为-30℃。
